기술의 특징 공정별 적용기술의 특징 액비화시스템
기술의 개요
  • 특허기술 : 산화시설 및 여과시설을 포함하는 액비화 시스템(특허 제 10-1973394호)
  • 기존의 소화액 자원화공정(액비화 공정) 에 산화시설 시스템을 소화액 전처리 단계에 적용함으로서 혐기성 미생물을 단시간내에 호기성미생물로 전환하고 또한 여과 시스템을 이용하여 총 부유 물질을 고액 분리함으로써 원활하게 자원순환수를 생산하는데 목적이 있다.
기술의 특징
  • 산화시설 시스템   혐기소화액을 혐기성미생물에서 호기성생물로 빠르게 변환함으로써 악취감소 및 양질액비 생산
  • 액비여과 시스템   여과 시스템을 이용하여 총 부유 물질을 고액 분리함으로써 원활하게 자원순환수를 생산

  • 기존시스템 개선을통한 양질의 부숙액비 생산

  • 산소전달율 증대를 통한 빠른 호기성화

  • 균질성 액비생산을 통한 사용처 다양화
    (골프장, 식재등)

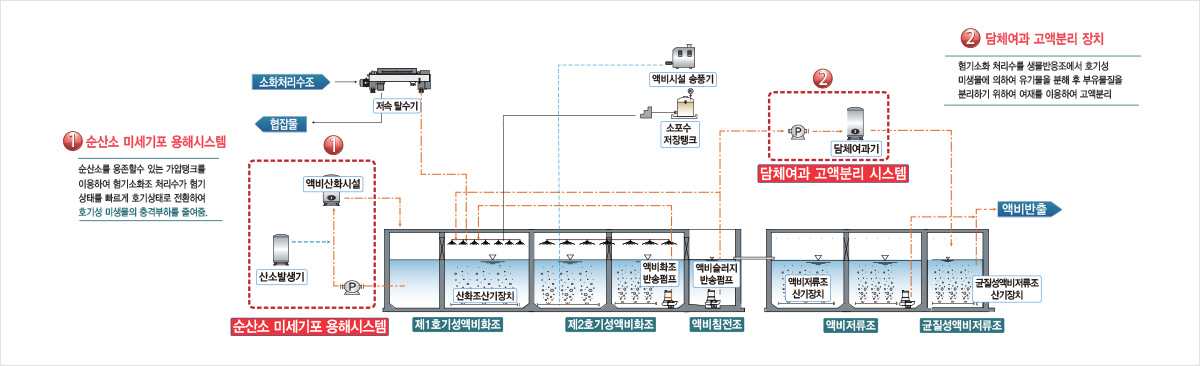

시스템 구성도
시스템 공정구성
산화시스템(liquid fertilizer oxidation system) 여과시스템(liquid fertilizer filtering system)

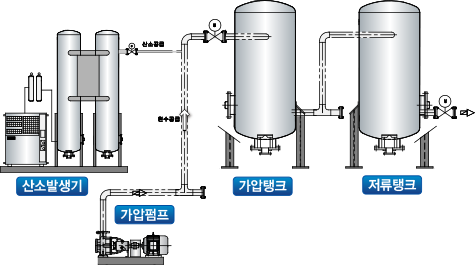

  • 순산소를 용존할수 있는 가압탱크를 이용하여 20ppm 이상 주입하여 혐기소화조 처리수가 혐기상태를 빠르게 호기상태로 전환
  • 1단계(1차버블):다단 충돌판에 산소가스가 순간적으로 액체용해
  • 2단계(2차버블):슬리트 충돌판을 통과후 선회전단 붕괴 나노버블 노즐을 통해 미세한 버블을 생성
  • 구성품: 순산소발생기 , 다단충돌판 , 저류탱크 , 가압펌프, 산화조

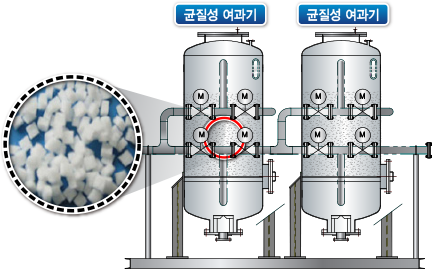

  • 혐기소화 처리수 내 부유물질을 분리하기 위하여 여재를 이용하여 고액분리하는 시스템
  • 여재에 부착한 미생물에 의한 생물학적 처리와 물리적인 여과 기능을 동시에 작용
  • 골프장,농작물(엽채류,과실류), 화홰단지에 미세한 스프레이 노즐로 분사하여 식물에 영양분을 공급
  • 구성품: 여과기 , 담체(여재) , 주입펌프 , 자동밸브 등

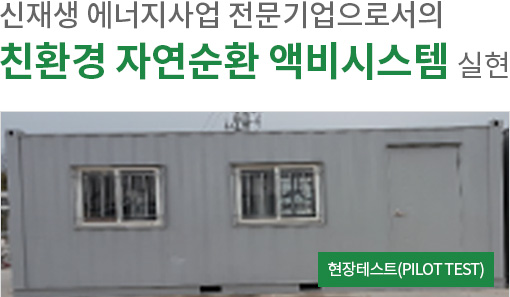

기술의 우수성 현장테스트(PILOT TEST)를 통한 기술검증 완료
구분 시설개요
시설명 순산소 용해기술 및 고액분리 연계형 고품질 액비생산시스템
설치위치 논산시 계룡축협 자원순환센터
시설용량 10㎥/일
처리방법 순산소 용해시스템+여과담체시스템
선진국 수준의 액비품질 확보
  • 액비 N 농도

    0.2% 이하

  • 액비 N.P.K농도

    0.3% 이하

  • 액비 BOD농도

    2,000mg/L 이하

  • 액비 SS농도

    5,000mg/L 이하

  • 항생제 4종

    불검출

  • 병원균 E.coli

    10 CFU/100mL 이하
